REGLETA SOPORTE PARA 5 – 10 COAXIALES

Quienes disponen de varias antenas en su sistema radiante sabrán lo complicado que puede llegar a ser a veces la re-organización de sus bajantes de coaxiales, sobre todo si se trata de coaxiales de estimado grosor, baja flexibilidad y sobre todo por su incómoda organización.

Cuando además de ello se le suman sus correspondientes conectores y anphenoles que, como ocurre en el caso de frecuencias altas se recomienda un cable de buena calidad y bajas pérdidas, un buen conector es más que indispensable, por lo que lo más usado es un Tipo N, y de ellos hay gran variedad de tipos y según qué calidades también varios tamaños y necesidades.

Recordar que, muchas veces en caso de tormentas, los radioaficionados aplicamos la norma de recomendación de “desenchufar las antenas” como medida preventiva y sobre todo cuando muchas veces, no disponemos de buena tierra en nuestros conectores del sistema radiante, sobre todo para las posibles “corrientes estáticas”…



He aquí donde muchas veces buscamos una solución para lo expuesto y sobre todo la buscamos con las condiciones de que sea cómoda, económica, funcional y además de gran calidad. Es por ello que os expongo la siguiente utilidad que, además de estar muy bien pensada para instalaciones de menor o mayor número de “tomas” así como de diferentes tipos de coaxiales de antenas y conectores.



De la mano de Manuel EA1BNF, desde su taller en Vigo ha creado esta herramienta de ingeniería pensada para satisfacer nuestras expectativas superándolas con nota alta sobre todo en “ideas”, calidad de materiales, diseño y acabado.

Se trata de esta…

Regleta de Soporte de Aluminio para Coaxiales

photo_2017-04-13_21-19-54 photo_2017-04-13_21-19-50

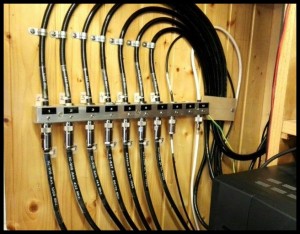

(detalle del acabado final de montaje de la regleta y los coaxiales sobre la pared)

photo_2017-04-13_21-19-27

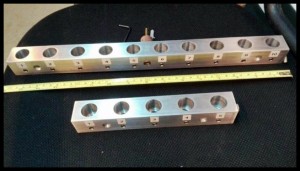

(medida máxima 200mm para la de 5 conectores  y de 400mm para la de 10 conectores)

photo_2017-04-13_21-19-35  photo_2017-04-13_21-19-31

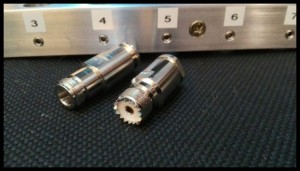

(ideal para montar conectores de gran calidad cuya fijación se realiza por medio de tornillo de inox)

photo_2017-04-13_21-19-24

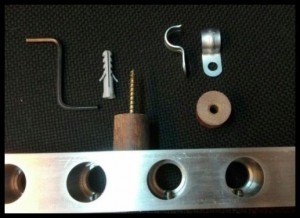

(el pack incluyen tornillos interiores allen, tornillos fijación a pared, separadores, aisladores y llave allen)

photo_2017-04-13_21-19-43 photo_2017-04-13_21-19-47

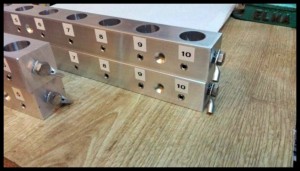

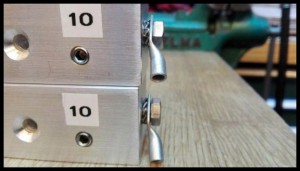

(Detalle del conector de tierra, tornillo fijación y tornillos de amarre conectores)

photo_2017-04-13_21-18-24

(Acabado final con numeración de cada bajante)

CONTENIDO DEL ARTÍCULO:

El pack incluye los siguientes artículos:

– 1x Regleta de aluminio gran calidad (de 200×30 mm o 400×30 mm según modelo).

– Tornillos interiores para fijación de cada conector: calidad acero inox, cabeza de allen, rosca interior.

– 2x Tornillos fijación a pared de 80mm (la regleta presenta su rebaje para esconder la cabeza de los tornillos).

– 2x Tojinos de fijación pared de 6 mm cortos (3x tornillos para el modelo de 10).

– 2x Separadores-aisladores para montaje en pared.

– 1x Conector + Tornillo Toma Tierra: Tornillo inox, conector y arandela dentada.

– 1x Llave de allen: para la correcta fijación de los conectores de los coaxiales.

– 5x o 10x Anillas acondicionamiento para coaxiales sobre pared (según modelo).

– Grabado DIMMO para cada alojamiento conector

– Bolsita de empaquetado para toda la tornillería y herramienta.

¡¡PRECIOS DE LANZAMIENTO!!:

(existencias de lanzamiento limitadas)

45€ para la Regleta de 5 Conectores

75€ para la Regleta de 10 Conectores
